ppbRAE 3000 제로교정 중요성
ppbRAE 3000 은 실시간으로 PPB(10억분의 1의 의미) 단위로 VOC(휘발성 유기화합물)를 탐지/측정할 수 있는 가장 민감한 PID(광이온화 검출기) 장비입니다. 200여 가지 성분에 대한 내장된 환산값으로 측정에 대한 개별 가스성분 표시가 가능합니다. (암모니아, 아세트알데하이드, 벤젠, 황화수소 등)
일반적인 대기에는 수십 ~ 수백 ppb 수준의 유기 화합물이 존재합니다. 이정도 농도는 일반적인 가스측정기의 ppm 단위 민감도에서는 무시되는 수준이지만 (외기를 0점으로 사용될 수 있음), ppb 단위까지 측정하는 ppbRAE 3000에는 외기의 극미량 VOC의 차이도 제로교정에 영향을 줄 수 있습니다.
ppb 수준의 영점 조정을 위한 가스는 총 탄화수소 함량이 10 ppb 미만인 것이 권장됩니다. 특히 ppbRAE 3000을 사용해 극미량의 대기(외부공기)의 VOC를 측정하는 경우, 21%의 산소와 79%의 질소로만 구성된 ‘울트라 제로’ 수준의 공기로 제로교정 되어야 합니다.
ppbRAE 는 사용자가 직접+쉽게 제로교정을 할 수 있는 기능이 내장되어 있기 때문에 일반적인 가스측정기의 제로 드리프트(0점 틀어짐)의 단점을 극복할 수 있습니다.
ppbRAE 3000 교정기능
이 기기는 자체적인 교정기능이 있기 때문에 사용자가 직접 교정을 손쉽게 실행할 수 있습니다. 교정은 제로교정, 스팬교정(가스값 교정) 으로 구분되고 실제 교정이 더 필요한 부분은 제로교정으로 판단됩니다. 제로값의 드리프트가 기준가스값 (10PPM 또는 100PPM) 보다 더 빨리 틀어질 수 있으며, 저농도를 감지하는 ppbRAE의 특성상 순수한 0점을 유지하는 것이 더욱 중요하기 때문입니다.
제로교정은 통상적으로 일상의 외부공기 (일상수준 이상의 특별한 오염이 없다면)로도 가능합니다만 더욱 순수한 0점을 잡기 위해서는 매우 높은 수준의(일명 울트라 등급) 제로교정 소스가 필요합니다.
울트라 제로 가스의 예시
- 매우 정제된 제로가스 >> 거의 완벽한 순수성
- 1회용 제로교정용 튜브 >> 거의 완벽
- 다회용 제로교정용 튜브 >> 다소 부족
외부공기>> 현실적으로 사용될 수 있으나 울트라 등급에는 못 미침

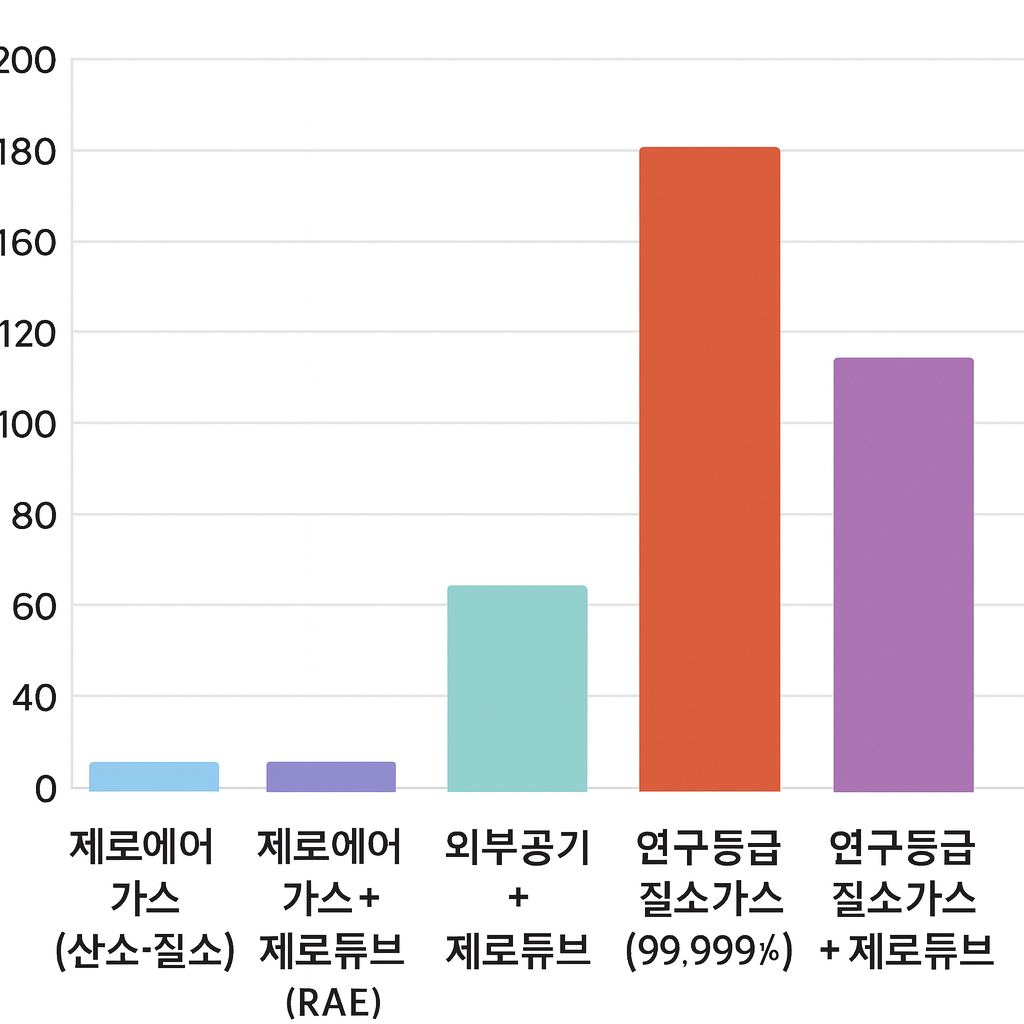

제로교정 소스별 0점 영향
(낮을 수록 더 순수한 0점)
VOC 제로튜브의 흡입량 저항은 ppbRAE 3000에서 흡입량 감소를 30~40mL/분(약 5%)만 유발하는 것으로 알려져 있어서 무시될 수 있는 수준입니다. (VOC 제로튜브는 프로판, 프로펜 및 고급 탄화수소를 주로 걸러내지만 에탄, 에틸렌 또는 메탄은 걸러내지 못하고 통과시킵니다.)
위 결과를 통해 제로튜브를 사용해 제로교정을 하는 것이 현실적으로 가장 완벽한 제로교정을 달성하는 방법임을 알 수 있습니다.
현실적인 제로교정 사용
적은 사용횟수 + 저농도 VOC 측정
낮은 농도에서의 ppbRAE 사용은 0점 드리프트 영향이 적기 때문에 한 번 교정된 0점을 오래 유지할 수 있습니다. (최대 수개월 이상) 또한 낮은 농도의 VOC감지, VOC 편차를 구분하기 위해 최대한 낮은, 순수한 0점이 필요하므로 순수가스나 전용 1회용 제로튜브를 사용한 제로교정이 권장됩니다.
많은 사용횟수 + 고농도 VOC 측정
언제나 절대적으로 순수에 가까운 제로교정이 더 좋지만, 고농도의 측정은 단 1~2회의 측정만으로 0점 드리프트가 발생할 수 있습니다. 한 번 기기를 사용할 때마다 수회에 걸친 순수한 제로교정을 실행하기 어려운 현실적인 이유 때문에 많은 사용횟수 + 고농도 측정이라면 외기를 이용한 제로교정 또한 현실적으로 권장됩니다. [일반적인 외기 vs 울트라등급 순수제로교정] 에서의 편차를 고농도의 측정으로 인한 제로 드리프트가 상쇄시키고도 남을 수 있기 때문이며, 울트라등급의 제로교정을 위한 비용, 시간, 측정지연을 감안하면 일반 외기교정으로 얻는 이점이 더 커지기 때문입니다.
유브이넥스에서의 교정
이러한 이유 때문에 유브이넥스는 고객사의 교정 요청에 대해 실제 사용환경에 맞는 교정을 진행하고 있습니다. 통상의 교정은 언제나 절대적인 순수함(제로교정에 대해서)을 추구하는 것이 맞으나 울트라 등급으로 제로교정이 된 경우 고객이 직접 울트라 등급의 교정을 지속적으로 이어가지 못한다면 ppbRAE 를 기간을 두고 측정할 때 0점 드리프트를 직접 조정할 수 있는 방법이 없기 때문입니다.
기준 가스의 값은 울트라등급으로 + 제로교정은 현실적인 사용에 맞게 교정하는 것이 실사용간 사용자가 직접 제로교정의 일관성을 이어갈 수 있는 방법이라 생각합니다.
