측정공기의 수분으로 인한 측정오차 문제
RAE Systems의 광이온화 검출기(PID)는 광범위한 습도 범위에서 VOC를 실시간으로 모니터링할 수 있도록 설계되었습니다. 그러나 높은 습도에서는 PID 응답 속도가 저하될 수 있습니다. 또한 센서가 수분으로 오염되면 경우 측정오차가 발생할 수 있습니다. 이 경우, 센서를 깨끗하게 클리닝해야 합니다.

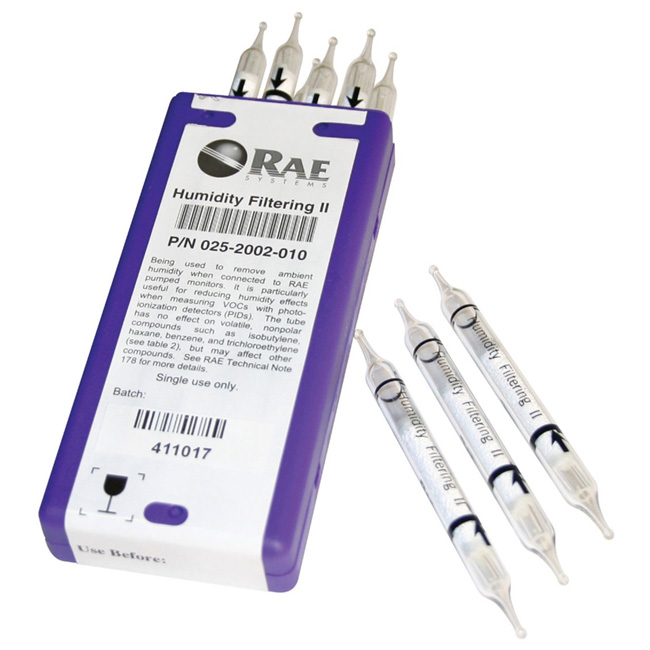

이 자료에 설명된 ‘습도 필터링 튜브’는 습도로 인한 측정오차 문제를 해결하고 다양한 화학물질 측정을 더욱 정확하도록 합니다.

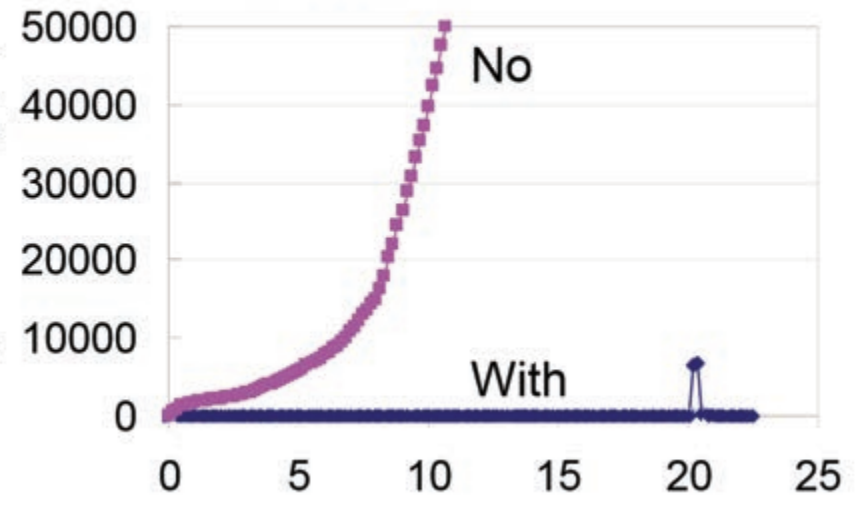

깨끗한 센서를 사용한 테스트 가스에 대한 반응
습도가 높은 주요 측정환경.
- 토양 증기를 추출하여 측정.
- 연소/배기 굴뚝 가스.
- 온도가 낮은 곳에서 높은 곳으로 이동
- 냉방 실험실에서 교정 후 야외로 이동
제로가스와 습도에 대한 센서별 반응
45°C(113°F), 100% RH(상대 습도), 500mL/min 유량 조건에서 습도 필터링 튜브는 최소 14분 20% 미만의 RH를 유지할 수 있습니다. 이처럼 낮은 RH에서는 습도로 인한 측정오차가 거의 제거됩니다. 더 일반적인 조건에서는(일반적인 습도환경) 습도로 인한 보호 시간이 훨씬 더 길어질 것으로 예상됩니다.
최악의 습도 돌파 곡선은 차트3.
습도 필터링 튜브의 사용한계 시간 표
| 온도(°C) | 온도(°F) | 습도(%) | 10%습도에서의 보호시간 한계 | 20%습도에서의 보호시간 한계 |
|---|---|---|---|---|
| 분당500ml 유량 | 분당500ml 유량 | |||
| 45°C | 113°F | 100% | 12 분 | 14 분 |
| 75 | 17 | 18 | ||
| 50 | 35 | >40 | ||
| 25 | >40 | >40 | ||
| 40 | 104 | 100 | 18 | 20 |
| 75 | 25 | 30 | ||
| 50 | 40 | >40 | ||
| 30 | 86 | 100 | 22 | 26 |
| 75 | 28 | 32 | ||
| 50 | 40 | >40 | ||
| 20 | 68 | 100 | 23 | ~30 |
| 75 | 34 | >40 | ||
| 50 | 40 | >40 |
약 7ppm(7,000ppb) 농도의 튜브를 사용하여 테스트 마지막에 실시한 범프 검사 결과, 튜브가 물로 거의 완전히 포화된 상태에서도 VOC에 여전히 반응하는 것으로 나타났습니다.
습도에 따른 가스별 측오차
| 측정가스 | Concentration (ppm) | 온도 (°C) | 시간90 (sec) | HCF# |
|---|---|---|---|---|
| Isobutylene | 100 | 22 | 3 | 1.0 |
| Isobutylene | 10 | 0 | 5 | 1.17 |
| Cyclohexane | 10 | 22 | 3 | 1.0 |
| Octane | 100 | 22 | 3 | 1.0 |
| Undecane | 100 | 22 | 60 | 1.1 |
| Benzene | 5 | 22 | 3 | 1.0 |
| Toluene | 10 | 22 | 3 | 1.0 |
| Xylenes | 100 | 22 | 10 | 1.05 |
| Styrene | 50 | 22 | 10 | 1.0 |
| Gasoline | 100 | 22 | 15 | 1.05 |
| Gasoline | 10 | 22 | 15 | 1.0 |
| Gasoline | 10 | 0 | 28 | 1.6 |
| Jet Fuel JP-5 | 10 | 22 | 65 | 1.0 |
| Diesel Fuel | 100 | 22 | 110 | 1.3 |
| Vinyl Chloride | 10 | 22 | 3 | 1.0 |
| Tricholoroethylene | 10 | 22 | 3 | 1.0 |
| Tricholoroethylene | 10 | 0 | 5 | 1.2 |
| Perchloroethylene | 10 | 22 | 4 | 1.0 |
| Glutaraldehyde | 10 | 22 | NR* (480) | NR* (1.05) |
| Ethanol | 1000 | 22 | 3 | 1.0 |
위 표는 약 22°C(72°C)의 건조 공기에서 실험된 결과입니다.
50% 상대습도는 이소부틸렌, 벤젠, PGMEA, 디메틸 설파이드, 페놀, 아세톤 또는 에탄올의 반응 시간에는 영향을 미치지 않지만,
암모니아는 완전히 손실되는 것으로 나타났습니다. 80% 상대습도는 이소부틸렌, 벤젠 또는 황화수소(H₂S)의 반응 시간에는 영향을 미치지 않습니다.
극성 화합물의 반응 시간은 습도가 20%까지 새 튜브와 부분적으로 사용한 튜브 간에 유의미한 차이가 없었습니다.
| 측정가스 | Concentration (ppm) | 온도 (°C) | 시간90 (sec) | HCF# |
|---|---|---|---|---|
| Ethanol | 100 | 22 | 40 | 1.0 |
| Isopropanol | 10 | 22 | 90 | 1.15 |
| Acetone | 1000 | 22 | 3 | 1.0 |
| Acetone | 100 | 22 | 20 | 1.0 |
| Acetone | 10 | 22 | 80 | 1.0 |
| Acetone | 10 | 0 | 115 | 1.17 |
| PGMEA (propylene glycol methyl ether acetate) | 10 | 22 | 240 | 1.1 |
| Phenol | 20 | 22 | 150 | 1.0 |
| Methyl methacrylate | 10 | 22 | 150 | 1.05 |
| Dimethyl sulfide | 10 | 22 | 3 | 1.0 |
| Ethyl mercaptan | 10 | 22 | 4 | 1.05 |
| Butyl mercaptan | 10 | 22 | 5 | 1.05 |
| Hydrogen sulfide | 7 | 22 | 3 | 1.0 |
| Ethylamine | high | 22 | NR* | NR* |
| Ammonia | 50 | 22 | NR* | NR* |
휘발성 에테르, 에스테르, 할로알칸, 올레핀은 반응 속도가 느려질 수 있다는 점을 제외하고는 영향을 받지 않습니다.
글리콜, 알데히드, 알코올아민은 반응 속도가 느리거나 더 낮은 것으로 예상됩니다.
산과 염기는 튜브 내부에서 손실될 수 있습니다.
아세트산 무수물, 이소시아네이트, 헥사메틸디실라잔과 같이 쉽게 가수분해되는 화합물은 손실될 수 있습니다.
습도 필터링 튜브는 이소부틸렌, 헥산, 벤젠, 염화비닐과 같은 비극성 화합물의 반응에는 영향을 미치지 않지만, 다른 화합물의 반응 시간과 효율에는 영향을 미칠 수 있습니다
